一、产品简介：

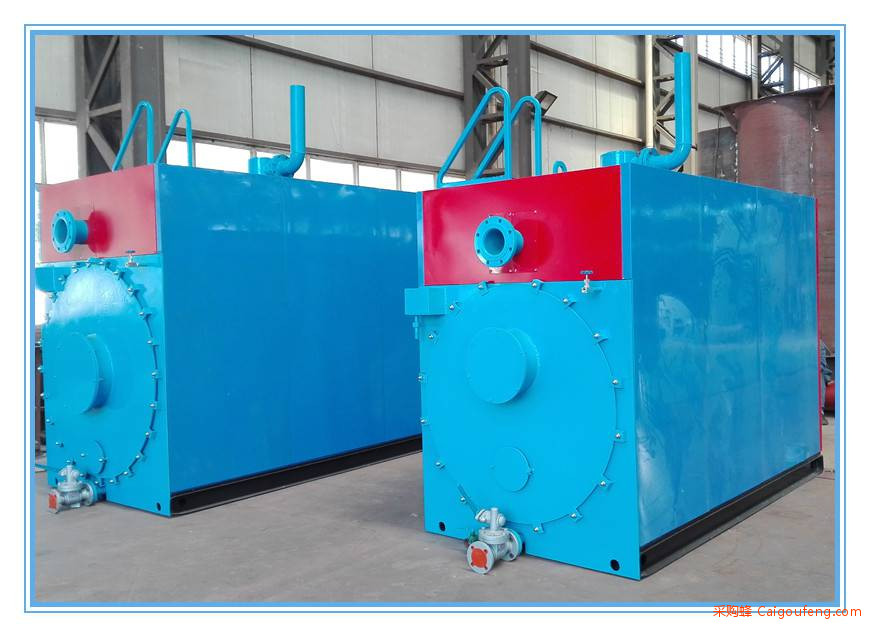

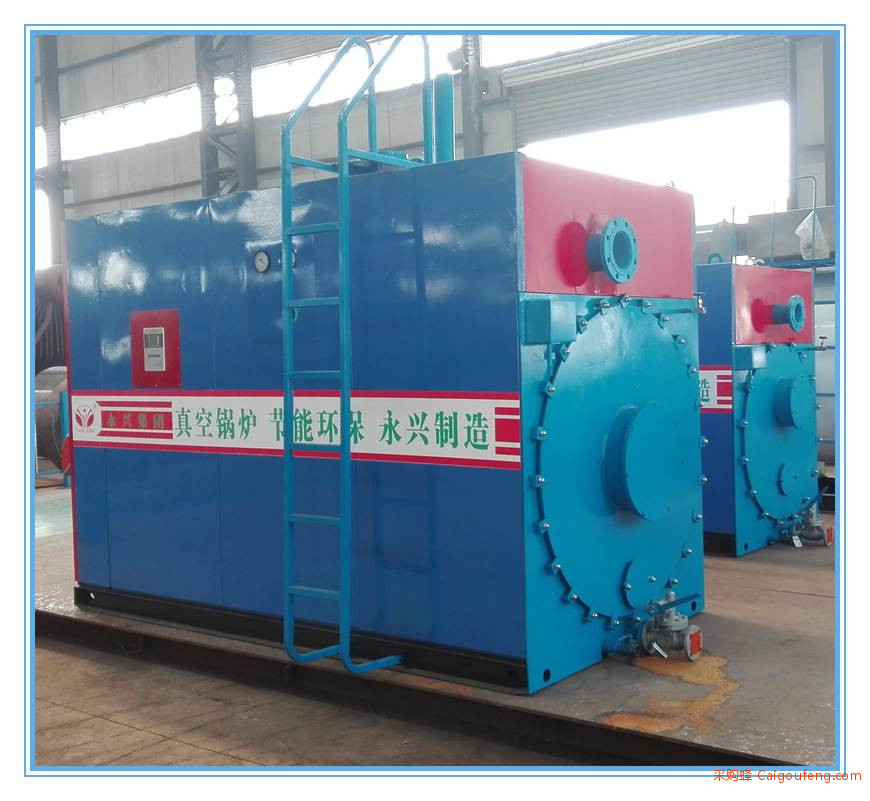

真空相变热水锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；其下半部装有热媒介（炉水），上部为真空汽室，其中插入了U型管（或直管型）热交换器。由于锅炉整体是在负压状态下运行，故安全。炉内的热媒介（炉水），在锅炉运行的全过程中，不进、不出、不增、不减，只封闭在锅炉的真空室内，在锅炉的传热管与热交换器之间传递热量。炉内的热媒介是完全脱氧的纯净水，无腐蚀，无水垢，使锅炉寿命长达20多年甚至更长。综上所述，具有如此性能的锅炉，其自然的发展趋势就是替代传统的锅筒式与锅壳式锅炉。

二、产品用途：

该炉可供应不同温度、不同用途的热水，如中央空调用水、卫生热水、工艺热水等。

三、产品优势：

 真空热水锅炉与承压热水锅炉、常压热水锅炉对比

对比项目承压热水锅炉常压热水锅炉真空热水锅炉

安全保障有爆炸风险较安全***

系统效率90%，逐年下降82%，逐年下降92%，***衰减

使用寿命8～10年8～10年20年以上（半***性）

初投资锅炉略便宜，但锅炉房、辅件投资高锅炉便宜，辅机投资高总体节约

报批年检登记年检登记年检国家明文规定无需报批年检

其它要求需建独立锅炉房；***司炉工小于4t/h可放地下室；需要人员值守可放地下室、楼顶、绿化带；只需人员兼守

1.***：真空相变锅炉因其介质流通系统的压力低于大气压力，机组运行时的内部压力为0.02～0.08MPa，机组处于真空状态，因而不会发生爆炸。

2.可一机多用：一台锅炉（也称热水机组）可配置多个换热器，供应不同温度、不同用途的热水，如中央空调用水、卫生热水、工艺热水等。

3.热***：采用三回程结构，***回程烟管采用螺纹烟管，强化传热，第三回程烟管采用光烟管，有效降低烟气流动阻力。受热面大，热媒温度低，传热温差大，排烟温度低。***的湿背回燃室结构，摒弃了传统耐火隔热材料，大幅降低机组前烟室温度，再加上整机采用***硅酸铝保温，使得机组热损失降至极限，整机热效率达到92%以上。炉体***结垢，能长年保持***运行。

4.使用寿命长：锅炉内部不发生结垢，增加了锅炉使用的寿命，是一般锅炉寿命1.5～2倍。换热器部分采用不锈钢管制造，***，设计使用寿命在20年以上。

5.控制准确：根据外界负荷变化，全自动调节运行，热水温度可在20～90℃之间自由设定，设定后机组能自动调节温度，确保恒温。

6.高标准配置：锅炉燃烧及控制系统元器件均采用进口***配件，如：德国威索燃烧机或意大利百得、利雅路燃烧机；德国SEMIENS触摸屏、PLC可编程控制器等，***，运行维护费用低。机组热***，节省燃料费；全自动运行，不需要***操作人员，节约人工费用；不需年检，维护管理费用低。

7.安装方便：机组采用内置热交换器，系统上无须配备水处理、换热器等外部设备，只需接通外部管路即可使用，安装要求及费用大大降低。

8.直管换热，保养方便：真空热水机组内置热交换器的换热管采用不锈钢管直管束，即使机组经过长期运行传热管内部有污垢存在，只需拆开两端水室封头，用毛刷进行简单机械清洗即可。

9.符合环保要求：燃料完全燃烧，烟尘排放极低；二次燃烧，有效抑制NOX生成；炉膛背压低，燃烧噪音小。

四、工作原理：

1.锅炉本体：真空相变锅炉本体的燃烧加热部分采用***Q235板材及20#钢管材。优点是大燃烧室，锅炉炉膛热负荷小。受热面积大，体积小，结构紧凑，而且容水量小，升温速度快。加之在上部连为一体的负压蒸发室，***，运行可靠。由于负压蒸发室空间较大，插入的换热器，可根据用户的需求制造。一般卧式锅炉均采用直管型换热器，两端封头和接管可以拆卸，方便用户维护保养，清洗换热器水管。

2.换热器的制造与构造：换热器采用不锈钢材质，以管束方式插入负压蒸发室内，两端用法兰连接。其优点：拆卸方便，更换简单、不易腐蚀、便于保养清洗，***。

3.自动化控制：控制部分选用***控制器，自动检测炉水温度，出水温度；自动检测燃烧器和炉体内部的故障；通过程序设定可控制燃烧时间；能够正确地根据负荷的变化，自动调整燃烧全过程，减少因负荷的变化引起的启动与停止的次数，使锅炉正常的运行，减少启停时吹扫热的损失。

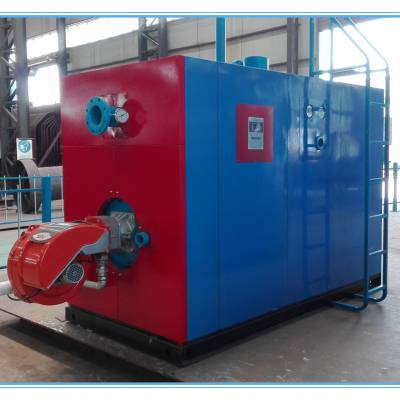

4.燃烧设备：由于真空相变锅炉的特殊设计，根据燃料类型及用户需求，通过***安装板，可配置各种进口、国产的燃油、燃气燃烧器。
